薄膜传感器数据采集系统

产品介绍

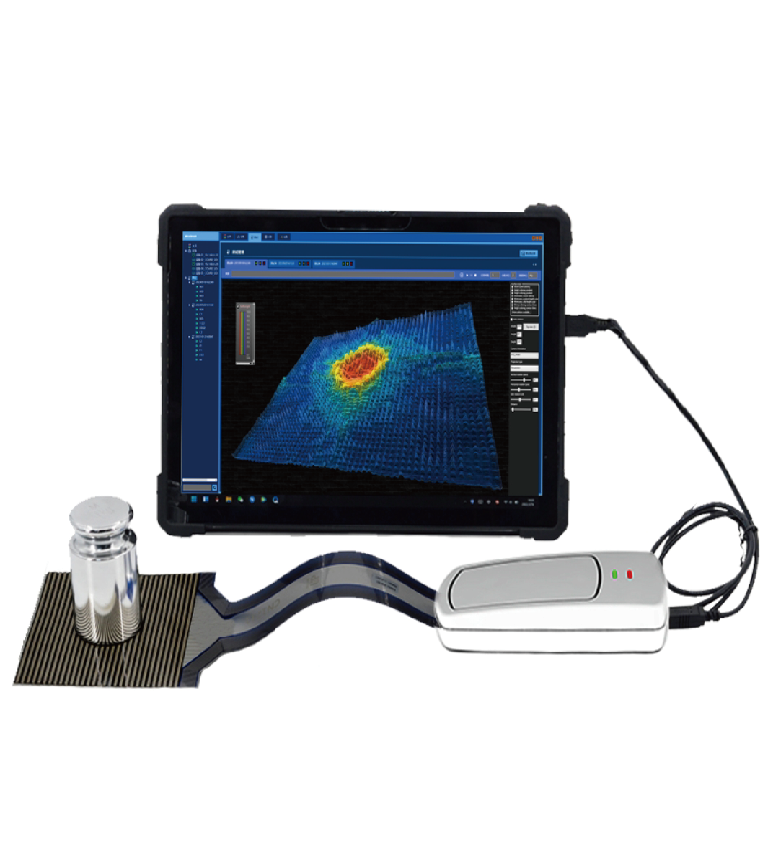

压力分布测试系统

●由薄膜压力传感器、采集器、压力采集记录分析软件三部分组成。

●可以用于电芯膨胀力测量、电池压力分布等应用。

●本系统具有采集、记录、分析压力数据的功能。



————薄膜压力传感器

阵列分布式柔性薄膜压力传感器是通过精密印刷工艺,将纳米力敏材料、银浆等材料转移到柔性薄膜基材上,经干燥固化制作而成。传感器在受到压力时,电阻随压力增大而减小,其压阻特性表现为电阻与压力呈幂函数关系,电阻倒数与压力呈近似线性关系。


————TH采集器

采用USB供电,电压为5v,通讯方式为USB2.0,采样分辨率为8位,扫描频率最高为2000Hz,外观上含有电源指示灯、传感器连接指示灯。配合WIFI模块可实现与PC的无线通讯,配合SD卡模块可实现数据离线存储。


————压力采集记录分软件

软件以量化图片(2维、3维)的形式显示、记录和分析压力。可看到在不同的采集时刻,不同部位的压力的变化,并记录变化的整个过程。通过丰富的动态影像处理和详实的分析功能,对所记录的数据进行分析,以得到用户所需信息。



产品特点

薄膜压力分布式测试系统进一步奠定了其多领域的适用性。其核心特点在于实时采集多参数数据,并通过软件直观显示压力分布图,如热力图和三维图,方便分析和存档。高分辨率和宽动态范围确保其能够检测细微的压力差异,同时适应极小到极大的压力范围需求。系统的模块化设计便于扩展,支持不同数量、形状和密度的传感器使用,进一步提升适配性。操作方面,该系统安装方便,界面友好,非专业用户也能快速上手。耐用性与环保性也使其具备长寿命及可回收性。再加上无线通信和数据存储功能,它能够实现远程监测及云端分析,极大提升了应用的便捷性和数据处理能力。
